Xung đột kỹ thuật cơ bản trong quá trình lọc HVAC thương mại là cân bằng giữa nhu cầu thu giữ hạt hiệu quả cao và giảm năng lượng do sức cản không khí tăng lên. Các nhà quản lý cơ sở và kỹ sư liên tục đánh giá cách loại bỏ các chất gây ô nhiễm cực nhỏ khỏi luồng không khí mà không buộc quạt cung cấp phải làm việc nhiều hơn. Các bộ lọc phẳng hoặc nông truyền thống có diện tích bề mặt hạn chế trong kích thước bộ xử lý không khí tiêu chuẩn. Hạn chế này buộc không khí đi qua một mặt cắt ngang nhỏ của vật liệu ở tốc độ cao, dẫn đến tải bụi nhanh, tắc nghẽn sớm, chu kỳ bảo trì thường xuyên và mức tiêu thụ năng lượng của quạt tăng cao.
Để giải quyết nút cổ chai này mà không làm thay đổi diện tích vật lý của bộ xử lý không khí, các kỹ sư sử dụng phần mở rộng ba chiều. Việc mở rộng độ sâu của vật liệu lọc về cơ bản sẽ thay đổi cách không khí tương tác với bề mặt lọc. Hướng dẫn này xem xét các nguyên tắc hình học và khí động học đằng sau thiết kế bề mặt mở rộng, nêu chi tiết cách cấu trúc của nó tăng diện tích lọc hiệu quả theo cấp số nhân và đánh giá sự cân bằng trong vận hành khi thực hiện.

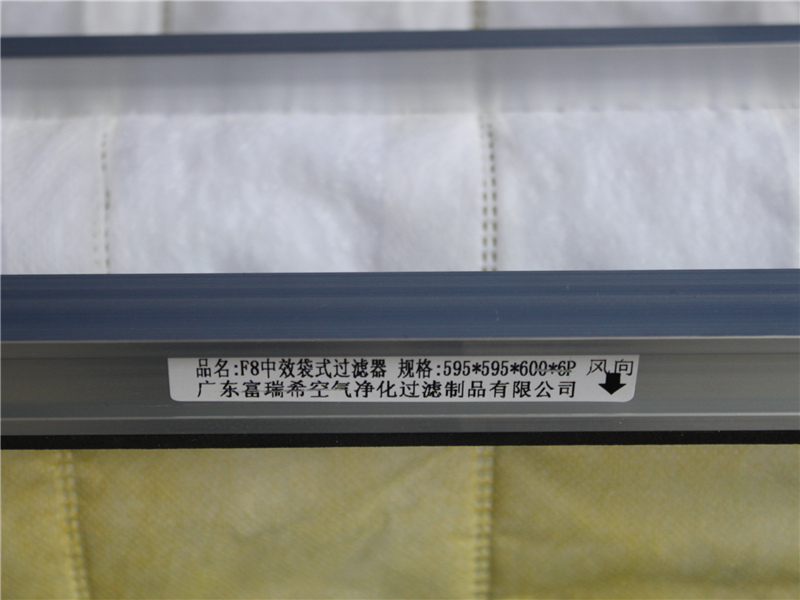

Mở rộng hình học: Bộ lọc bỏ túi sử dụng độ sâu thay vì kích thước khuôn mặt, mở rộng diện tích bề mặt lọc hiệu quả lên tới 10–15 lần so với bộ lọc màn hình phẳng trong cùng khung 24'x24'.
Giảm vận tốc: Bằng cách phân phối luồng không khí trên một bề mặt lớn hơn rất nhiều, vận tốc phương tiện giảm xuống, giúp cải thiện hiệu quả thu giữ hạt và giảm đáng kể độ giảm áp suất ban đầu và duy trì.
Cải tiến về vật liệu: Thiết kế bộ lọc túi không dệt hiện đại và phương tiện lọc túi tổng hợp mang lại tính toàn vẹn về cấu trúc giúp ngăn chặn sự sụp đổ của túi, đảm bảo diện tích bề mặt mở rộng vẫn được sử dụng đầy đủ ngay cả trong luồng không khí thay đổi.
Khung thiết bị xử lý không khí tiêu chuẩn hạn chế nghiêm ngặt diện tích phía trước có sẵn để lọc. Việc nâng cấp hiệu suất trên bề mặt phẳng sẽ hạn chế luồng không khí đến mức không thể chấp nhận được đối với hầu hết các hệ thống thương mại. Khi bạn cố gắng đẩy cùng một lượng không khí qua bộ lọc phẳng dày đặc hơn, điện trở sẽ tăng đột biến. Sự giảm áp suất này buộc quạt phải tiêu thụ nhiều năng lượng hơn để duy trì hệ thống thông gió đầy đủ cho tòa nhà. Việc mở rộng phương tiện lọc ngược vào luồng không khí sẽ phá vỡ giới hạn của khung hai chiều. Độ sâu tiêu chuẩn dao động từ 12 đến 36 inch. Hình học ba chiều này cho phép một lượng lớn phương tiện được gấp lại và bảo mật trong một tiêu đề tiêu chuẩn.
Sự khác biệt toán học về diện tích bề mặt là đáng kể. Bộ lọc phẳng 24"x24" tiêu chuẩn cung cấp chính xác 4 feet vuông phương tiện. Một bộ lọc nhiều túi có cùng kích thước mặt trước thường mang lại 40 đến 90 feet vuông vật liệu, tùy thuộc vào số lượng túi, độ sâu và độ mở rộng chu vi thể tích. Chức năng khí động học của các buồng mở rộng này rất quan trọng đối với hiệu suất của chúng. Khi không khí đi vào thiết bị, các túi sẽ phồng lên, tạo thành hình dạng "V-Bank". Kênh lạm phát này phát sóng đồng đều trên toàn bộ chiều sâu của vật liệu, ngăn ngừa hiện tượng chói mắt cục bộ tại điểm vào. Lạm phát thích hợp đảm bảo rằng toàn bộ diện tích bề mặt mở rộng tham gia tích cực vào quá trình lọc.
Việc mở rộng diện tích bề mặt trực tiếp làm giảm vận tốc bề mặt cục bộ. Làm chậm không khí trong các túi làm tăng thời gian lưu lại của các hạt trong sợi vật liệu. Thời gian dừng kéo dài này giúp tăng cường cơ chế thu giữ khuếch tán và đánh chặn, vốn phụ thuộc nhiều vào vận tốc thấp hơn để bẫy các hạt PM2.5 mịn và hạt siêu nhỏ một cách hiệu quả. Khi không khí di chuyển quá nhanh qua vật liệu hiệu suất cao, các hạt nhỏ hơn có thể bật ra khỏi sợi hoặc di chuyển trong các không gian kẽ mà không bị giữ lại. Bằng cách giảm vận tốc bề mặt từ 500 feet/phút xuống một phần nhỏ so với vận tốc trong cấu trúc túi, hiệu suất thu giữ cơ học tăng lên đáng kể.
Loại bộ lọc (Khung 24x24) | Độ sâu phương tiện | Diện tích bề mặt hiệu quả | Tác động vận tốc khuôn mặt điển hình |
|---|---|---|---|
Màn hình phẳng tiêu chuẩn | 1 - 2 inch | 4 mét vuông. | Vận tốc cục bộ cao |
bảng xếp li | 2 - 4 inch | 12 - 18 mét vuông. | Vận tốc cục bộ vừa phải |
Bộ lọc bỏ túi mở rộng | 12 - 36 inch | 40 - 90 mét vuông. | Vận tốc cục bộ thấp |
Hiệu suất của diện tích bề mặt mở rộng phụ thuộc hoàn toàn vào khả năng duy trì cấu trúc và hiệu quả thu giữ của phương tiện truyền thông. Nếu vật liệu bị xẹp xuống hoặc bị rách dưới áp lực của luồng không khí, các ưu điểm hình học sẽ biến mất. Các kỹ sư phải đánh giá thành phần của vật liệu để đảm bảo nó có thể chịu được các yêu cầu môi trường cụ thể của hệ thống HVAC. Phân tích cấu trúc phân lớp của bộ lọc bỏ túi không dệt cho thấy mật độ gradient được thiết kế cao. Các bộ lọc này thường sử dụng lớp tiền lọc thô, lớp chụp tan chảy dày đặc và lớp nền spunbond chắc chắn.
Mật độ gradient này thu giữ các hạt lớn hơn trên bề mặt trong khi giữ lại các hạt mịn sâu hơn trong môi trường. Phân phối tải lượng bụi dọc theo chiều sâu của vật liệu sẽ tối đa hóa tiện ích của khu vực mở rộng và ngăn ngừa hiện tượng mù bề mặt sớm. Các bộ lọc một giai đoạn truyền thống thường cho phép các hạt siêu nhỏ đi qua ma trận sợi ban đầu. Ngược lại, nhiều lớp phương tiện lọc bỏ túi tổng hợp thu được các kích thước lũy tiến ở các độ sâu khác nhau. Hiệu suất phân đoạn vẫn cao vì các đường kính sợi khác nhau hướng đến sự phân bổ kích thước hạt cụ thể, từ các hạt phấn hoa lớn cho đến các sol khí đốt cháy cực nhỏ.
Lớp lọc trước: Lọc các mảnh vụn lớn, xơ vải và bụi nặng, bảo vệ các lớp bên trong khỏi bị chói mắt nhanh chóng.
Lớp thu giữ Meltblown: Vùng lọc lõi nơi các hạt siêu mịn bị giữ lại thông qua việc chặn và khuếch tán.
Lớp nền Spunbond: Cung cấp độ bền kéo cần thiết để ngăn vật liệu bị rách dưới áp suất tĩnh cao.
Độ bền tách biệt vật liệu tổng hợp hiện đại khỏi các tùy chọn sợi thủy tinh truyền thống. Chất liệu tổng hợp thể hiện khả năng chống ẩm đặc biệt, ngăn chặn sự xuống cấp và sự phát triển của vi sinh vật có thể làm hỏng sợi thủy tinh ẩm ướt. Hơn nữa, vật liệu tổng hợp có độ bền cơ học cao. Chúng không thải các vi sợi vào luồng không khí sạch và có thể dễ dàng chịu được việc xử lý thô bạo trong quá trình lắp đặt hoặc bảo trì. Cải tiến cấu trúc là cần thiết để giữ cho diện tích bề mặt mở rộng hoạt động. Đường khâu âm thanh bên trong, miếng đệm khí động học và khung tiêu đề cứng giúp duy trì sự tách biệt giữa các túi. Nếu các túi liền kề chạm nhau, luồng không khí bị chặn và diện tích bề mặt hiệu quả sẽ bị trung hòa. Các miếng đệm đảm bảo luồng không khí liên tục, không bị cản trở giữa mỗi túi, cho phép bộ lọc hoạt động với công suất thiết kế.
Sự gia tăng vật lý về diện tích vuông tác động trực tiếp đến các chỉ số hiệu suất HVAC cốt lõi. Hiểu cách mở rộng hình học chuyển thành kết quả hoạt động sẽ giúp các nhóm cơ sở tối ưu hóa lịch bảo trì và mức tiêu thụ năng lượng của họ. Diện tích bề mặt lớn hơn vốn chứa khối lượng hạt lớn hơn trước khi đạt đến mức giảm áp suất cuối cùng. Số liệu này, được gọi là Khả năng giữ bụi, cho biết tuổi thọ của bộ lọc. Bằng cách phân phối bụi bẩn trên diện tích 80 feet vuông thay vì 4 feet vuông, bộ lọc sẽ mất nhiều thời gian hơn để bị tắc. Điều này kéo dài khoảng thời gian thay đổi từ vài tháng đến hơn một năm, giảm đáng kể thời gian lao động và khối lượng thải bỏ.
Có mối quan hệ nghịch đảo giữa diện tích bề mặt bộ lọc và vận tốc vật liệu. Vận tốc thấp hơn qua vật liệu dẫn đến lực cản khí động học ít hơn. Khi điện trở duy trì ở mức thấp, quạt Biến tần không cần phải tăng tốc mạnh để đẩy không khí qua hệ thống. Tiết kiệm năng lượng đạt được nhờ vận hành quạt ở tốc độ thấp hơn thường biện minh cho việc nâng cấp lên phương pháp lọc bề mặt mở rộng. Diện tích bề mặt lớn hơn cũng ngăn ngừa sự tích tụ bánh nhanh chóng. Khi bụi tạo thành một lớp bánh dày trên một bộ lọc nhỏ, nó sẽ tạo ra các vùng vận tốc cao cục bộ có thể ép các hạt nhỏ hơn đi qua môi trường. Bằng cách trải tải hạt trên một khu vực rộng lớn, bộ lọc duy trì mức hiệu suất ổn định hơn trong suốt thời gian hoạt động, đảm bảo chất lượng không khí trong nhà ổn định.
Chỉ số hiệu suất | Bộ lọc phẳng tiêu chuẩn | Bộ lọc bỏ túi mở rộng |
|---|---|---|
Khả năng giữ bụi | Thấp (Yêu cầu thay đổi thường xuyên) | Cao (Tuổi thọ kéo dài) |
Giảm áp suất ban đầu | Trung bình đến cao | Thấp |
Nhu cầu năng lượng của quạt | Tăng nhanh khi tải bộ lọc | Vẫn ổn định trong thời gian dài hơn |
Tần suất bảo trì | Cứ sau 1-3 tháng | Mỗi 6-12 tháng |
Việc đánh giá sự cân bằng giữa các giải pháp bề mặt mở rộng khác nhau đòi hỏi sự hiểu biết rõ ràng về các hạn chế của hệ thống và động lực của luồng không khí. Không phải tất cả các bộ lọc công suất cao đều hoạt động giống nhau trên các cấu hình HVAC khác nhau. Thuật ngữ ngành thường gây nhầm lẫn. Mặc dù thường được sử dụng thay thế cho nhau trong các ứng dụng HVAC, nhưng có sự khác biệt về mặt kỹ thuật giữa bộ lọc túi hoặc túi HVAC và túi thu bụi công nghiệp. Các phiên bản HVAC được thiết kế cho môi trường có lưu lượng lớn, áp suất thấp để thu giữ các hạt bụi xung quanh. Túi thu gom chất lỏng hoặc bụi công nghiệp xử lý tải hạt cực lớn và hệ thống vận chuyển khí nén áp suất cao.
Khi so sánh thiết kế bỏ túi với bộ lọc V-Bank cứng nhắc, có một số yếu tố xuất hiện. Các bộ lọc phương tiện linh hoạt nhẹ hơn và dễ dàng cất giữ hoặc vận chuyển hơn so với các ngân hàng chữ V bằng nhựa hoặc kim loại cứng cồng kềnh. Các bộ lọc bề mặt mở rộng linh hoạt thường có giá mua ban đầu thấp hơn các bộ lọc tế bào cứng, khiến chúng trở nên hấp dẫn đối với việc nâng cấp cơ sở quy mô lớn. Bộ lọc cứng hoạt động tốt hơn trong các hệ thống có thể tích không khí rất hỗn loạn hoặc có thể thay đổi nghiêm ngặt, nơi vật liệu linh hoạt có thể rung hoặc xẹp xuống dưới áp suất thay đổi.
So sánh các thiết kế này với các bộ lọc dạng hộp xếp nếp sâu sẽ làm nổi bật sự khác biệt về lực cản khí động học. Các túi phồng thường giúp chuyển tiếp luồng không khí mượt mà hơn so với các nếp gấp sâu dày đặc. Tuy nhiên, các nếp gấp sâu có thể được yêu cầu trong các phòng cơ khí nơi độ sâu vật lý đằng sau đường lọc bị hạn chế nghiêm trọng, ngăn cản việc sử dụng túi mở rộng 36 inch. Người quản lý cơ sở phải đo khoảng hở chính xác giữa dãy bộ lọc và cuộn dây làm mát hạ lưu để đảm bảo các túi sẽ không bị mài mòn khi tiếp xúc với các cánh kim loại trong quá trình vận hành.
Những hạn chế thực tế quyết định liệu một cơ sở có thể trang bị thêm thành công hoặc chỉ định lọc bề mặt mở rộng hay không. Người quản lý cơ sở phải đánh giá cơ sở hạ tầng hiện có của họ để tránh các lỗi về hiệu suất. Hệ thống thể tích không khí thay đổi đưa ra những thách thức cụ thể. Có nguy cơ túi bị võng hoặc xẹp xuống khi luồng khí giảm trong thời gian nhu cầu thấp. Vật liệu bị võng có thể nằm trên sàn xử lý không khí, hấp thụ độ ẩm và bụi bẩn. Khi người hâm mộ cuồng nhiệt trở lại, giới truyền thông có thể phản ứng dữ dội, có nguy cơ rơi nước mắt và bỏ qua.
Để giảm thiểu điều này, hãy chỉ định các bộ lọc túi mềm có hỗ trợ bên trong cứng nhắc hoặc chọn chiều dài túi được tối ưu hóa phù hợp với tốc độ luồng khí tối thiểu của hệ thống. Việc chỉ định số lượng túi và độ sâu chính xác sẽ đảm bảo lạm phát thích hợp ở tốc độ luồng khí thấp. Nếu bộ lọc có quá nhiều túi so với lượng không khí sẵn có, chúng sẽ không phồng lên hoàn toàn, dẫn đến bỏ qua và giảm hiệu suất. Việc kết hợp hình dạng với sản lượng feet khối mỗi phút cụ thể của hệ thống là điều cần thiết.
Đo khoảng trống ở hạ lưu: Đảm bảo có ít nhất 2 đến 4 inch khoảng trống giữa đầu túi được bơm căng hoàn toàn và bất kỳ bộ phận nào ở hạ lưu như cuộn dây hoặc vỏ quạt.
Xác minh tính tương thích của bản nhạc: Xác nhận rằng các khung giữ bộ lọc hiện có (các rãnh 7/8' hoặc 1-1/8' tiêu chuẩn) có thể kẹp tiêu đề một cách an toàn mà không cho phép bỏ qua không khí.
Đánh giá cấu hình luồng khí: Đối với hệ thống VAV, hãy tính toán trạng thái luồng khí tối thiểu để đảm bảo số lượng túi đã chọn sẽ vẫn được bơm căng đầy đủ trong thời gian nhu cầu thấp.
Chọn vật liệu phù hợp: Chọn vật liệu tổng hợp cho môi trường có độ ẩm cao để ngăn chặn sự xuống cấp cấu trúc và sự phát triển của vi sinh vật.
Những hạn chế về không gian và giải phóng mặt bằng là những hạn chế tuyệt đối. Phương tiện mở rộng yêu cầu độ sâu không bị cản trở ở hạ lưu. Đo khoảng cách đến cuộn dây làm mát, vỏ quạt hoặc cửa ra vào là bắt buộc. Nếu vật liệu thổi phồng bị mài mòn bởi các bộ phận bên trong, nó sẽ vỡ ra, giải phóng các chất gây ô nhiễm bị giữ lại vào không khí cấp. Đảm bảo các khung giữ bộ lọc hiện có có thể đệm và giữ đầu tiêu đề một cách an toàn mà không bị rò rỉ. Các rãnh 7/8" hoặc 1-1/8" tiêu chuẩn phải kẹp chặt vào khung bộ lọc. Bất kỳ khoảng trống nào giữa tiêu đề và đường dẫn đều vô hiệu hóa phương tiện hiệu suất cao, cho phép không khí bẩn hoàn toàn đi qua hệ thống.
Bộ lọc khí bỏ túi vẫn là một trong những phương pháp hiệu quả nhất để tối đa hóa diện tích bề mặt lọc mà không cần sửa đổi cơ sở hạ tầng xử lý không khí hiện có. Bằng cách chuyển trực tiếp độ sâu hình học thành mức giảm áp suất thấp hơn, các cơ sở có thể tiết kiệm năng lượng đáng kể và kéo dài thời gian bảo trì. Chỉ định các bộ lọc bề mặt mở rộng này khi nâng cấp lên hiệu suất MERV 11-15 trong các hệ thống có khoảng trống ở hạ lưu phù hợp và luồng không khí ổn định. Ưu tiên vật liệu tổng hợp cho môi trường có độ ẩm cao và thiết kế vải không dệt nhiều lớp để tải bụi có độ dốc tối ưu.
Tiến hành kiểm tra vật lý độ sâu rãnh bộ lọc xử lý không khí của bạn và đo độ hở chính xác ở phía hạ lưu đối với cuộn dây làm mát.
Tính toán mức tiêu thụ năng lượng hiện tại của quạt và tần suất thay thế bộ lọc để thiết lập đường cơ sở cho việc cải thiện hiệu suất.
Kiểm tra các khung giữ bộ lọc hiện có để đảm bảo chúng có thể kẹp chặt tiêu đề tiêu chuẩn một cách an toàn mà không để không khí lọt qua.
Tham khảo ý kiến của kỹ sư lọc để lập mô hình tác động hoạt động của việc chuyển sang hệ thống có chiều sâu mở rộng dựa trên các yêu cầu CFM cụ thể của bạn.
Đáp: Độ sâu trực tiếp làm tăng tổng diện tích của vật liệu lọc. Bộ lọc sâu hơn cung cấp nhiều diện tích bề mặt hơn, làm giảm tốc độ không khí qua vật liệu. Việc giảm vận tốc này giúp cải thiện hiệu quả thu giữ hạt, giảm sức cản của luồng không khí và tăng đáng kể lượng bụi mà bộ lọc có thể giữ lại trước khi yêu cầu thay thế.
Trả lời: Trong HVAC thương mại, các thuật ngữ này thường được sử dụng thay thế cho nhau để mô tả các bộ lọc bề mặt mở rộng nhiều ngăn. Tuy nhiên, theo thuật ngữ công nghiệp rộng hơn, bộ lọc túi thường đề cập đến các ống hình trụ hạng nặng được sử dụng trong bộ thu bụi hoặc lọc chất lỏng, trong khi bộ lọc túi đề cập cụ thể đến thiết kế nhiều buồng hình chữ V được sử dụng để lọc không khí xung quanh.
A: Có, nhưng phải thận trọng. Trong hệ thống VAV, luồng không khí dao động. Khi luồng khí giảm xuống, các túi tiêu chuẩn có thể xẹp xuống và chùng xuống, có khả năng bị rách khi quạt tăng tốc trở lại. Để ngăn chặn điều này, hãy sử dụng các bộ lọc được thiết kế với các giá đỡ cứng bên trong hoặc các miếng đệm khí động học để giữ cho vật liệu ổn định về mặt cấu trúc bất kể sự thay đổi của luồng không khí.
Trả lời: Chất liệu tổng hợp có độ bền cao và chống ẩm. Không giống như sợi thủy tinh, nó không hỗ trợ sự phát triển của vi sinh vật khi tiếp xúc với điều kiện ẩm ướt. Nó cũng có độ bền cơ học cao, nghĩa là nó sẽ không làm rơi các vi sợi vào luồng không khí và có thể chịu được thao tác thô trong quá trình lắp đặt mà không bị rách hoặc mất tính toàn vẹn về cấu trúc.
Trả lời: Các nhà sản xuất sử dụng đường khâu âm thanh bên trong và miếng đệm khí động học để duy trì sự tách biệt chặt chẽ giữa các khoang liền kề. Những cải tiến về cấu trúc này buộc vật liệu phải giữ hình chữ V cụ thể khi được bơm phồng lên, đảm bảo không khí có thể lưu chuyển liên tục giữa mọi phần mà vật liệu không bị xẹp xuống.
Đ: Vâng. Đẩy không khí qua một diện tích bề mặt nhỏ tạo ra lực cản lớn, buộc động cơ quạt phải làm việc nhiều hơn. Bằng cách mở rộng diện tích bề mặt, không khí gặp ít lực cản hơn trên mỗi inch vuông. Mức giảm áp suất thấp hơn này cho phép quạt có tốc độ thay đổi hoạt động ở tốc độ thấp hơn, tiết kiệm năng lượng hơn trong khi vẫn cung cấp cùng một lượng không khí.
Trả lời: Nếu có kích thước phù hợp, chúng hoạt động rất tốt bằng cách cung cấp thời gian dừng tối đa để thu giữ hạt. Tuy nhiên, nếu bộ lọc quá khổ với quá nhiều túi sâu đối với hệ thống có luồng không khí thấp thì các túi này có thể không phồng lên hoàn toàn. Sự xẹp xuống một phần này làm giảm diện tích bề mặt hiệu quả và có thể dẫn đến tải bụi không đồng đều.
