Các hệ thống HVAC công nghiệp và thương mại thường xuyên bị lỗi bộ lọc sơ cấp sớm và tắc nghẽn cuộn dây do chiến lược lọc trước không đầy đủ. Người quản lý cơ sở phải cân bằng khả năng thu giữ hạt tối đa với hạn chế luồng không khí tối thiểu. Màn hình một lớp thường không đáp ứng được yêu cầu vận hành này. Chúng làm tắc nghẽn quá nhanh, làm cạn kiệt hệ thống không khí hoặc cho phép các hạt gây hại đi qua các bộ lọc thứ cấp đắt tiền, dẫn đến sự xuống cấp nhanh chóng của toàn bộ bộ phận xử lý không khí.
Hiểu được kỹ thuật đằng sau các cấu trúc lưới nhiều lớp, nhiều lớp và gradient giúp chỉ định bộ lọc trước lưới kim loại giúp kéo dài vòng đời hệ thống và giảm thời gian ngừng hoạt động bảo trì. Bằng cách loại bỏ các sàng bề mặt cơ bản và áp dụng phương pháp lọc sâu được thiết kế, các cơ sở sẽ thu được khối lượng chất gây ô nhiễm trong không khí cao hơn đáng kể. Cách tiếp cận này đảm bảo các bộ phận ở hạ lưu luôn sạch sẽ, tốc độ thông gió duy trì trong các thông số tối ưu và tần suất can thiệp vào bộ lọc giảm xuống. Bạn có thể duy trì luồng không khí ổn định trong khi giữ lại các mảnh vụn nặng trước khi nó chạm tới các cuộn dây làm mát nhạy cảm.
Mật độ chuyển màu rất quan trọng: Việc phân lớp lưới từ thô đến mịn làm tăng đáng kể khả năng giữ bụi mà không gây chói mắt ngay lập tức.
Cán màng nâng cao tuổi thọ: Vật liệu lọc không khí dạng lưới nhiều lớp ngăn chặn sự dịch chuyển lớp và độ lệch của dây dưới luồng không khí hỗn loạn, bảo toàn các thông số giảm áp suất ban đầu.
Đánh đổi luồng khí và khả năng thu giữ: Thiết kế nhiều lớp duy trì tính toàn vẹn của cấu trúc trước luồng không khí tốc độ cao trong khi vẫn giữ mức giảm áp suất trong giới hạn vận hành chấp nhận được.
ROI dài hạn: Việc chỉ định bộ lọc trước khung nhôm có thể tái sử dụng với vật liệu nhiều lớp có thể giặt được giúp giảm chi phí tiêu hao định kỳ và chất thải chôn lấp so với các giải pháp thay thế dùng một lần.
Ứng dụng quyết định thiết kế: Số lớp và số lỗ mở trên mỗi inch (OPI) tối ưu phụ thuộc hoàn toàn vào tải lượng chất gây ô nhiễm môi trường cụ thể (ví dụ: chip kim loại công nghiệp nặng so với bụi HVAC tiêu chuẩn).
Lưới một lớp hoạt động như một cái sàng đơn giản. Khi diện tích bề mặt bị bao phủ bởi các mảnh vụn, luồng không khí sẽ dừng hoàn toàn. Hiện tượng này buộc bộ phận xử lý không khí phải làm việc nhiều hơn, kéo cường độ dòng điện cao hơn để duy trì tốc độ thông gió. Trong môi trường có lượng hạt nặng, màn hình một lớp đòi hỏi phải được giám sát và làm sạch liên tục, khiến nó rất kém hiệu quả đối với các hoạt động công nghiệp liên tục. Bạn cần một hệ thống bẫy bụi bẩn mà không chặn ngay đường dẫn khí.
Những hạn chế của màn hình một lớp xuất phát từ việc chúng thiếu chiều sâu. Họ nắm bắt các hạt nghiêm ngặt trên mặt phẳng hai chiều. Cấu trúc nhiều lớp giới thiệu khả năng lọc sâu, cho phép các hạt bị mắc kẹt trong ma trận môi trường thay vì chỉ ở bề mặt bên ngoài. Bằng cách lật nghiêng tấm lưới, bộ lọc tạo ra một đường ngoằn ngoèo cho không khí. Các hạt phải di chuyển qua một mê cung dây, tăng khả năng bị chặn và va chạm mà không bịt kín ngay các kênh luồng khí chính.
Khi bạn so sánh hai cách tiếp cận trên thực địa, sự khác biệt về mặt vận hành sẽ trở nên rõ ràng. Một tấm vải sợi có thể bị che khuất trong vài ngày trong một nhà máy sản xuất nặng. Tấm đệm nhiều lớp, được thiết kế với độ sâu cụ thể, có thể chạy trong nhiều tuần với cùng tải lượng chất gây ô nhiễm. Độ sâu cho phép bánh chất bẩn tích tụ bên trong bộ lọc thay vì tạo thành một bức tường không thể xuyên thủng ở mặt trước.
Loại lọc | Cơ chế chụp | Khả năng giữ bụi | Tỷ lệ hạn chế luồng không khí | Ứng dụng tốt nhất |
|---|---|---|---|---|
Màn hình một lớp | Sàng bề mặt | Rất thấp | Nhanh chóng (Làm mù ngay lập tức) | Khả năng bắt xơ cơ bản, khu vực ít bụi |
Lưới nhiều lớp | Lọc sâu | Cao | Dần dần và có thể dự đoán được | HVAC công nghiệp, gia công nặng |
Xếp Ly Nhiều Lớp | Độ sâu bề mặt mở rộng | Tối đa | Rất chậm | Bộ xử lý không khí tốc độ cao |
Mật độ gradient dựa trên phương pháp phân lớp từ thô đến mịn nghiêm ngặt. Các lớp ngoài cùng có các lỗ lớn được thiết kế để chặn các tạp chất lớn như mảnh kim loại, mảnh vụn hữu cơ lớn và xơ vải nặng. Khi không khí thâm nhập sâu hơn vào bộ lọc, lưới sẽ ngày càng chặt hơn. Những lớp mịn bên trong này thu giữ bụi, phấn hoa và sợi mịn nhỏ hơn.
Sự phân tầng này ngăn chặn sự tắc nghẽn sớm của lớp lưới tốt nhất. Nếu lớp mịn được đặt ở bên ngoài, các mảnh vụn lớn sẽ ngay lập tức làm mù nó. Bằng cách phân phối quy trình thu giữ qua nhiều giai đoạn, bộ lọc sử dụng toàn bộ thể tích vật lý của nó để lưu trữ bụi. Điều này tối đa hóa khả năng giữ bụi và kéo dài đáng kể thời gian hoạt động trước khi giảm áp suất đạt đến mức không thể chấp nhận được.
Động lực của luồng không khí thông qua bộ lọc mật độ gradient tuân theo một trình tự cụ thể:
Không khí đi vào lớp thô sơ cấp, nơi các hạt khối lượng nặng mất vận tốc và tác động lên các dây dày bên ngoài.
Luồng không khí phân tách và điều hướng các lớp trung gian, lắng đọng các hạt có kích thước trung bình trong các khoảng trống.
Bụi mịn còn lại lọt vào lưới bên trong chặt chẽ nhất, nơi mà tốc độ đánh chặn thấp sẽ giữ lại các chất gây ô nhiễm có mục tiêu nhỏ nhất.
Không khí sạch thoát ra khỏi lưới hỗ trợ phía sau, duy trì tốc độ dòng thể tích ổn định vào giai đoạn lọc thứ cấp.
Sự ổn định về cấu trúc trong gói phương tiện quyết định hiệu suất lâu dài. Các lớp dày đặc, lỏng lẻo có thể dịch chuyển dưới tác dụng của không khí đi vào. Khi các lớp di chuyển, chúng tụ lại với nhau, tạo ra những điểm dày đặc chặn không khí và mở ra những khoảng trống cho phép các chất gây ô nhiễm hoàn toàn vượt qua bộ lọc. Các lớp lưới nhiều lớp được liên kết vĩnh viễn với nhau dưới nhiệt độ và áp suất, tạo ra một cấu trúc thống nhất, cứng chắc.
Cán màng duy trì khoảng cách chính xác, đồng đều giữa các lớp dây. Tính nhất quán này đảm bảo hiệu suất khí động học có thể dự đoán được. Nó ngăn chặn việc di chuyển vật liệu, trong đó các dây nhỏ có thể bị đứt và di chuyển xuôi dòng, đồng thời đảm bảo rằng các khoảng trống được thiết kế vẫn mở để thu giữ bụi đều trên toàn bộ bề mặt của bộ lọc. Bạn tránh được vấn đề thường gặp là vật liệu lọc bị võng trong khung sau vài tuần hoạt động.
Thông số kỹ thuật của lưới chuyển trực tiếp sang hiệu suất hệ thống. Các kỹ sư đánh giá hình dạng vật lý của vải lưới tác động như thế nào đến cả lượng bụi bẩn được giữ lại và lực cản tác dụng lên quạt xử lý không khí. Mọi sửa đổi đối với cấu trúc lưới đều ảnh hưởng đến sự cân bằng tinh tế giữa việc giữ bụi bẩn và để không khí đi qua.
Độ mở trên mỗi inch (OPI) xác định số lượng lỗ trên một inch tuyến tính của lưới. Nó tương quan trực tiếp với hiệu quả thu giữ hạt. Sự chuyển đổi hình học từ OPI thấp ở các lớp bên ngoài sang OPI cao ở các lớp bên trong đảm bảo quá trình lọc theo giai đoạn. Bạn khớp OPI với kích thước cụ thể của mảnh vụn mà bạn cần dừng lại.
Đường kính dây quyết định tổng thể tích khoảng trống. Thể tích trống là không gian trống có sẵn để tích tụ bụi trong độ sâu của bộ lọc. Dây dày hơn mang lại độ bền kết cấu nhưng làm giảm diện tích hở, tăng điện trở ban đầu. Dây mỏng hơn tối đa hóa diện tích mở và thể tích trống, cho phép tích tụ nhiều bụi hơn trước khi giảm áp suất đột ngột, miễn là chúng được hỗ trợ đầy đủ bằng kết cấu nhiều lớp.
Vị trí lớp lưới | OPI được đề xuất | Đường kính dây (Inch) | Chất gây ô nhiễm mục tiêu chính |
|---|---|---|---|
Bên ngoài (Không khí vào) | 4 đến 10 | 0,025 - 0,035 | Lá, côn trùng lớn, mảnh kim loại |
Trung cấp | 14 đến 20 | 0,015 - 0,020 | Xơ nặng, cát thô, sợi dệt |
Bên trong (Lối ra không khí) | 30 đến 60 | 0,008 - 0,012 | Bụi mịn trong khí quyển, phấn hoa |
Tăng tổng diện tích bề mặt chức năng trong cùng một diện tích bộ lọc là phương pháp chính để tăng công suất chứa bụi. Các lớp lưới nhiều lớp, xếp nếp hoặc gấp nếp đạt được điều này bằng cách gấp vật liệu thành hình chữ V. Hình dạng này làm lộ ra bề mặt dây nhiều hơn đáng kể với không khí đi vào so với tấm phẳng.
Diện tích bề mặt tăng lên sẽ phân bố sự hình thành bánh bụi trên một khu vực rộng hơn. Thay vì một lớp bụi bẩn dày, không thể xuyên thủng nhanh chóng hình thành trên bề mặt phẳng, một lớp mỏng hơn sẽ hình thành trên bề mặt xếp nếp mở rộng. Điều này làm chậm tốc độ tăng giảm áp suất, cho phép hệ thống chạy lâu hơn trong khi vẫn duy trì luồng không khí tối ưu. Bạn nhận được nhiều lợi ích hơn từ bộ lọc giữa các chu kỳ giặt.
Việc thêm nhiều lớp vốn đã tạo ra nhiều lực cản hơn đối với luồng không khí. Đây là sự đánh đổi kỹ thuật cơ bản trong quá trình lọc. Tuy nhiên, việc phân lớp lưới được thiết kế giúp giảm thiểu sự sụt giảm áp suất nghiêm trọng bằng cách phân phối tải hạt đều qua độ sâu của bộ lọc. Bạn không muốn một bộ lọc ngăn chặn tất cả bụi bẩn nhưng cũng ngăn chặn tất cả không khí.
Khi bụi tải đều, không khí tiếp tục tìm đường đi qua ma trận vật liệu. Sự gia tăng chênh lệch áp suất vẫn diễn ra từ từ và có thể dự đoán được. Khả năng dự đoán này cho phép các nhà quản lý cơ sở lên lịch bảo trì dựa trên số liệu đo chính xác thay vì phản ứng với các lỗi hệ thống đột ngột do hiện tượng che phủ bề mặt nhanh chóng gây ra. Bạn có thể lên kế hoạch ngừng hoạt động để bảo trì thay vì xử lý các lỗi khẩn cấp của quạt.
Môi trường vận tốc cao khiến các bộ lọc phải chịu áp lực cơ học cao. Vật liệu nhiều lớp nhiều lớp mang lại lợi ích cấu trúc đặc biệt trong những điều kiện này. Các lớp liên kết hoạt động như một vật liệu tổng hợp, mang lại độ cứng mà các lớp đơn lẻ hoặc rời rạc thiếu. Chúng giữ nguyên hình dạng ngay cả khi quạt tăng tốc lên tốc độ vòng/phút tối đa.
Độ bền cơ học cao giúp ngăn chặn sự lệch của dây, trong đó các dây riêng lẻ bị uốn cong và làm thay đổi kích thước lỗ rỗng. Nó dừng rung, có thể gây mỏi kim loại và đứt dây. Hơn nữa, nó ngăn chặn sự sụp đổ của nếp gấp và sự cố xả khí thảm khốc trong điều kiện dòng chảy hỗn loạn, đảm bảo bảo vệ liên tục cho cuộn dây hạ lưu và bộ lọc thứ cấp.
Hiệu suất của lưới nhiều lớp tiên tiến phụ thuộc hoàn toàn vào hệ thống khung giữ nó. Gói phương tiện dung lượng cao sẽ vô dụng nếu khung bị cong vênh, để không khí lọt qua các cạnh hoặc bị ăn mòn trong quá trình bảo trì định kỳ. Bạn cần một lớp vỏ phù hợp với độ bền của lớp vải lưới bên trong nó.
Lưới kim loại nhiều lớp đòi hỏi một hệ thống khung chắc chắn để duy trì hình dạng của nó dưới tải trọng bụi lớn. Khi bộ lọc giữ lại bụi bẩn, chênh lệch áp suất trên mặt tăng lên, đẩy mạnh vào vật liệu lọc. Khung yếu sẽ bị cong, kéo ra khỏi rãnh chứa bộ lọc và cho phép không khí bẩn đi qua bộ lọc hoàn toàn.

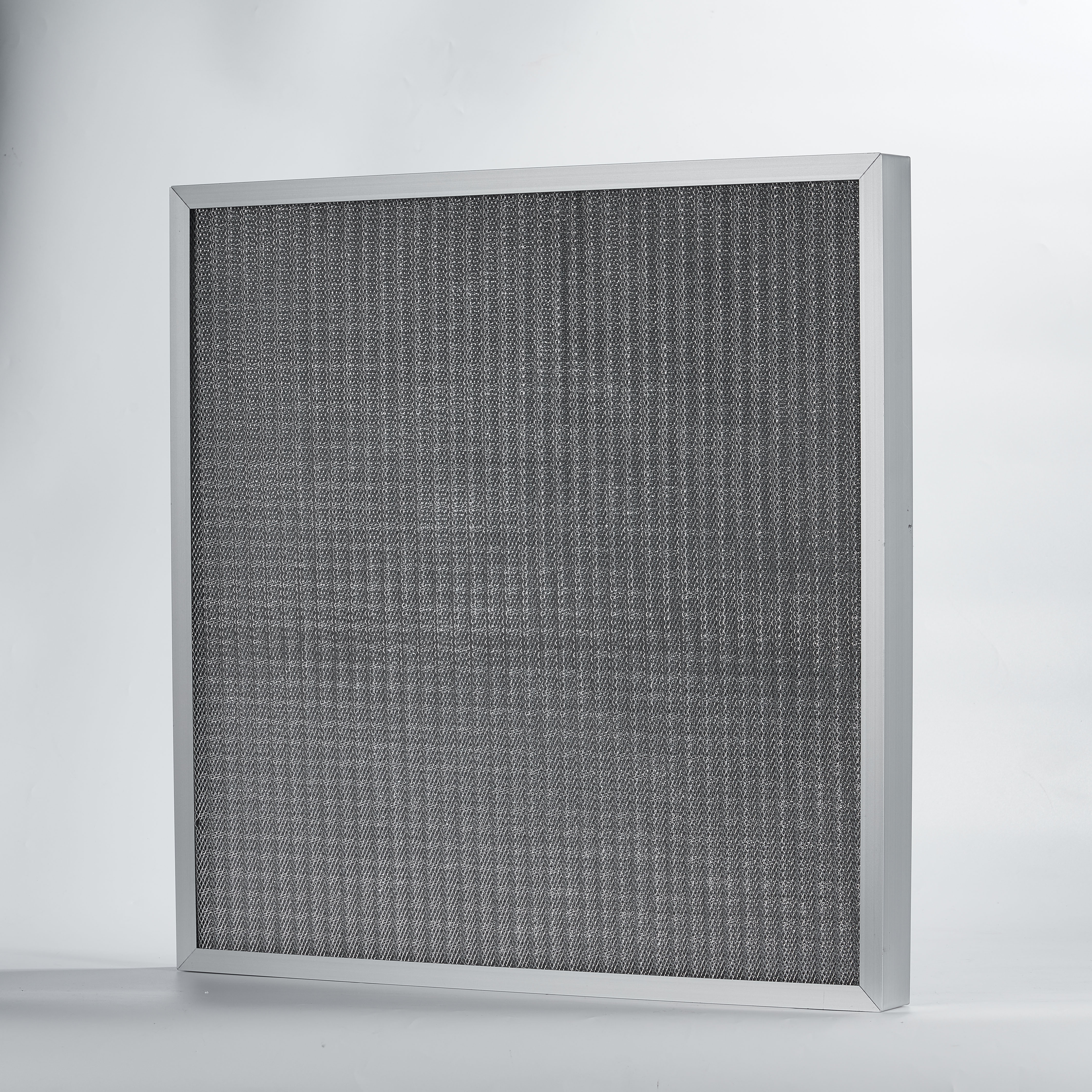

Việc chỉ định bộ lọc trước khung nhôm có thể tái sử dụng sẽ giải quyết được vấn đề này. Nhôm mang lại tỷ lệ cường độ trên trọng lượng đặc biệt, mang lại sự ổn định về cấu trúc mà không cần thêm khối lượng không cần thiết. Nhôm cung cấp khả năng chống ăn mòn tự nhiên, điều này cực kỳ quan trọng khi bộ lọc trải qua chu trình giặt ướt thường xuyên. Khung thép mạ kẽm thường rỉ sét sau vài tháng giặt, nhưng nhôm vẫn giữ được độ bền trong nhiều năm.
Việc cố định các lớp lưới bên trong khung giúp ngăn chặn rung động và bỏ qua các hạt ở các cạnh. Các nhà sản xuất sử dụng nhiều phương pháp khác nhau để khóa vật liệu tại chỗ, bao gồm cả uốn cơ học, đinh tán hạng nặng hoặc tích hợp các lưới kim loại kết cấu ở phía thoát khí. Phương tiện truyền thông không được kêu lạch cạch bên trong khung.
Việc bịt kín đúng cách đảm bảo rằng 100% không khí đi qua lưới gradient được thiết kế. Nếu các cạnh bị lỏng, không khí vận tốc cao sẽ tìm đường đi có ít lực cản nhất, mang chất gây ô nhiễm trực tiếp vào cuộn dây HVAC và khiến việc phân lớp lưới tiên tiến không hiệu quả. Chúng tôi luôn kiểm tra các góc của khung để đảm bảo lưới được buộc chặt và kín.
Thực tế hoạt động của việc sử dụng bộ lọc kim loại liên quan đến việc thiết lập các quy trình bảo trì nghiêm ngặt. Không giống như các tùy chọn dùng một lần, các thiết bị này yêu cầu sự can thiệp vật lý để khôi phục các thông số hiệu suất ban đầu của chúng. Xử lý thích hợp đảm bảo tuổi thọ tối đa và luồng không khí ổn định. Bạn không thể chỉ phun chúng xuống một cách ngẫu nhiên và mong đợi kết quả tốt.
Quy trình vận hành tiêu chuẩn để làm sạch bộ lọc trước có thể giặt được thường bao gồm xả nước áp suất thấp, sử dụng chất tẩy nhờn hóa học nhẹ cho môi trường nhiều dầu và thổi khí nén để làm khô vật liệu. Bộ lọc phải luôn được xả theo hướng ngược lại với luồng không khí thông thường để đẩy các hạt bị mắc kẹt trở lại đường chúng đi vào.
Việc vệ sinh không đúng cách có nguy cơ đáng kể đối với tính toàn vẹn của bộ lọc. Sử dụng máy rửa công suất cao áp quá mức ở cự ly gần có thể làm biến dạng các lớp lưới mịn bên trong, thay đổi OPI hoặc gây ra sự tách lớp của các lớp liên kết. Kỹ thuật viên phải được đào tạo để sử dụng các kiểu phun rộng và áp suất vừa phải để bảo vệ cấu trúc gradient được thiết kế.
Thực hiện theo các bước sau để bảo trì thích hợp:
Tháo bộ lọc ra khỏi vỏ và kiểm tra khung xem có hư hỏng vật lý hoặc cong vênh nào không.
Áp dụng chất tẩy nhờn không ăn mòn, an toàn bằng nhôm nếu bộ lọc được phủ sương dầu hoặc mỡ công nghiệp nặng.
Để chất tẩy nhờn trong năm đến mười phút để phá vỡ các chất kết dính dạng hạt.
Rửa bộ lọc bằng vòi nước áp suất thấp từ bên sạch sang bên bẩn (dòng chảy ngược).
Lắc sạch nước thừa và sử dụng vòi phun khí nén áp suất thấp để thổi bay hơi ẩm còn sót lại trước khi lắp lại.
Mặc dù bộ lọc lưới kim loại nhiều lớp có độ bền cao nhưng không tồn tại mãi mãi. Người quản lý cơ sở phải thiết lập những kỳ vọng thực tế về tuổi thọ của chúng dựa trên mức độ khắc nghiệt của môi trường hoạt động và tần suất của chu trình giặt. Kiểm tra định kỳ đảm bảo bộ lọc tiếp tục hoạt động theo thông số kỹ thuật.
Các dấu hiệu hao mòn cho thấy bộ lọc nên được thay thế thay vì rửa sạch bao gồm đứt dây trong các lớp lưới mịn, biến dạng khung vĩnh viễn ngăn cản sự bịt kín trong vỏ, bám bẩn không thể làm sạch sâu bên trong ma trận vật liệu và sự tách lớp có thể nhìn thấy được. Việc vận hành bộ lọc bị hỏng sẽ phủ nhận lợi ích của thiết kế mật độ gradient. Khi vải dây bắt đầu sờn ở các cạnh, đó là lúc bạn nên yêu cầu thay thế.
Việc kết hợp thông số kỹ thuật của bộ lọc với các thách thức môi trường cụ thể của cơ sở sẽ tối ưu hóa quá trình lọc sơ bộ. Cấu hình phù hợp cho một tòa nhà văn phòng thương mại sẽ thất bại nhanh chóng trong một nhà máy sản xuất nặng. Bạn phải nhìn vào những gì thực sự trôi nổi trong không khí trước khi đặt mua lưới.
Đối với các tòa nhà thương mại tiêu chuẩn, chất gây ô nhiễm chính là phấn hoa, bụi khí quyển tiêu chuẩn và xơ vải. Trong các ứng dụng này, phân lớp vừa phải là đủ. Cần tập trung vào việc ưu tiên giảm áp suất thấp, luồng không khí cao và hiệu quả năng lượng. Cấu hình hai hoặc ba lớp cung cấp khả năng lọc độ sâu thích hợp để bảo vệ các bộ lọc xếp nếp thứ cấp mà không làm quá tải động cơ quạt của bộ xử lý không khí. Bạn không cần lưới công nghiệp hạng nặng để hứng bụi văn phòng.
Các cơ sở sản xuất đưa ra một thách thức hoàn toàn khác. Không khí thường chứa đầy các hạt nặng, sương dầu, khói hàn và mạt kim loại. Những môi trường này yêu cầu phân lớp gradient từ thô đến mịn. Lưới nhiều lớp và khung nhôm chắc chắn là bắt buộc để chịu được khối lượng lớn của các mảnh vụn bị giữ lại cũng như các chu trình làm sạch thường xuyên, nghiêm ngặt cần có để duy trì hệ thống thông gió. Nếu bạn sử dụng bộ lọc thương mại tiêu chuẩn trong cửa hàng máy móc, nó sẽ bị hỏng dưới sức nặng của dầu và bụi kim loại trong vòng một tuần.
Kiểm tra các thiết bị xử lý không khí hiện tại của bạn để ghi lại mức giảm áp suất chính xác mà tại đó các bộ lọc chính hiện tại của bạn bị hỏng hoặc bị che khuất.
Đo kích thước vật lý của rãnh lọc để đảm bảo chúng có thể đáp ứng được độ sâu của khung nhôm nhiều lớp.
Lắp đặt đồng hồ đo áp suất chênh lệch trên dãy bộ lọc trước để thiết lập đường cơ sở cho lịch trình bảo trì và rửa mới của bạn.
Đào tạo nhân viên bảo trì của bạn về kỹ thuật giặt dòng chảy ngược để tránh làm hỏng các lớp lưới mịn bên trong trong quá trình vệ sinh.
Trả lời: Nó xếp lớp lưới từ thô đến mịn, bẫy các hạt lớn trước và các hạt nhỏ sau. Điều này giúp lưới mịn không bị tắc ngay lập tức, tận dụng toàn bộ chiều sâu của bộ lọc và tối đa hóa tổng công suất chứa bụi.
Trả lời: Vật liệu lưới nhiều lớp bao gồm nhiều lớp vải dây được liên kết vĩnh viễn với nhau dưới nhiệt độ và áp suất. Cấu trúc này ngăn chặn các lớp riêng lẻ dịch chuyển, rung hoặc tách ra dưới luồng không khí hỗn loạn tốc độ cao, đảm bảo hiệu quả lọc ổn định và giảm áp suất theo thời gian.
A: Vâng, vốn có. Tuy nhiên, các bộ lọc phân lớp được thiết kế phân phối tải lượng bụi qua độ sâu của bộ lọc, dẫn đến mức giảm áp suất tăng chậm hơn, dễ dự đoán hơn so với màn che một lớp.
Trả lời: Tần suất làm sạch phụ thuộc hoàn toàn vào lượng bụi môi trường. Các ứng dụng công nghiệp có sương mù dầu hoặc mạt kim loại có thể yêu cầu vệ sinh hàng tuần, trong khi hệ thống HVAC thương mại tiêu chuẩn chỉ có thể yêu cầu bảo trì hàng quý. Sử dụng đồng hồ đo áp suất chênh lệch để xác định lịch trình làm sạch.
Trả lời: Khung nhôm có độ cứng kết cấu cao, chống gỉ và ăn mòn trong quá trình làm sạch ướt, đồng thời cung cấp lớp vỏ nhẹ, bền giúp ngăn chặn không khí đi qua xung quanh tấm lưới nhiều lớp.
Trả lời: Không. Bộ lọc lưới kim loại được thiết kế làm bộ lọc sơ bộ để thu giữ các hạt lớn (bụi, xơ vải, vụn kim loại) và bảo vệ các bộ lọc thứ cấp, hiệu suất cao (như HEPA) khỏi hỏng hóc sớm. Chúng không được thiết kế để lọc dưới micron.
A: Xả bộ lọc bằng nước hoặc dung dịch tẩy rửa nhẹ theo hướng ngược lại với luồng khí. Tránh sử dụng máy rửa công suất cao ở cự ly gần, vì điều này có thể làm biến dạng vĩnh viễn các lớp lưới mịn hơn bên trong hoặc làm tổn hại đến cấu trúc nhiều lớp.
